HC90 – Ответвители гибридные 90° (500 МГц – 40 ГГц)
Модели ответвителей 90°

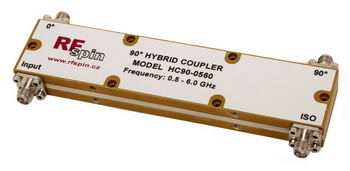

• HC90-0560
• HC90-0711
• HC90-1720
• HC90-4040
Особенности ответвителей HC90
• Тип: 90° ответвители гибридные
• Используются для частот: 500 МГц – 40 ГГц
• РЧ системы, антенны с двойной поляризацией
Цена по запросу, e-mail: info@rfspin.ru
Характеристики моделей ответвителей HC90
| Модель | HC90-0560 | HC90-0711 | HC90-1720 | HC90-4040 |
| Диапазон частот | 0,5 - 6,0 ГГц | 0,7 - 11,0 ГГц | 1,7 - 20,0 ГГц | 4,0 - 40,0 ГГц |
| КСВН (макс.) | 1.2 | 1.4 | 1.5 | |
| Импеданс | 50 Ом | 50 Ом | 50 Ом | 50 Ом |
| Соединитель | 4 x SMA (female) | 4 x SMA (female) | 4 x SMA (female) | 4 x K (female) |
| Баланс амплитуды (макс.) | 1 дБ | 1 дБ | 1,2 дБ | |
| Баланс фазы (макс.) | ± 5 deg | ± 5 deg | ± 10 deg | |
| Изоляция (миним.) | 20 дБ | 17 дБ | 16 дБ | |
| Раб. затухание (макс.) | 1.2 дБ | 1.3 дБ | 2.4 дБ | |
| Конструкция | полосковая | полосковая | полосковая | полосковая |
| Размеры | 130 х 48 х 13 мм | 76 х 39 х 9 мм | 44 х 36 х 11 мм |
