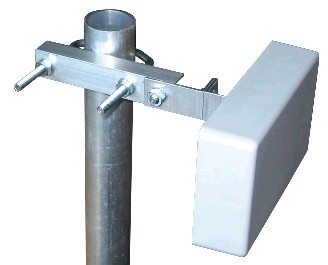

RFA-10 - Антенна Wi-Fi (5,0 ГГц – 6,0 ГГц)
![антенна RFA-10](/images/foto/ris1_RFA-10.jpg)
Электрические характеристики model RFA-10
• Част. диапазон RFA-10: 5,0 ГГц – 6,0 ГГц
• Макс. КСВН антенны б/сi: < 1.5 (-14 дБ)
• Коннектор антенны Wi-Fi: N (Female), 50 Ом
• Коэффициент усиления составляет: 10 дБи
• Отношение передней/задней части: > 20 dB
• Мощность model RFA-10: 10 Вт
• Зона HPBW (3 дБ): 45° E–пл-сть, 55° H–пл-сть
• Поляризация: линейная (паралл. коротк. стороне)
Физические характеристики model RFA-10
• Ширина RFA-10 antenna: 12,5 см
• Длина Wi-F антенныi: 7,5 см
• Высота модели RFA-10: 4,3 см
• Вес антенны Wi-Fi равен: 210 гр.
• Рабочий темпер. режим: -25°C - +50°C
• Диаметр антенной мачты: 2,0 см – 5,3 см
Цена по запросу, e-mail: info@rfspin.ru
Применение антенны model RFA-10
• Wi-Fi (связь беспроводная), ст. 802.11g, IEEE 802.11a, HIPERLAN/2
Варианты установки антенны RFA-10
![RFA10-uchyt-5](/images/foto/ris2_RFA10-uchyt-5.jpg)
![RFA10-uchyt-6](/images/foto/ris3_RFA10-uchyt-6.jpg)
![RFA10-uchyt-7](/images/foto/ris4_RFA10-uchyt-7.jpg)
![RFA10-uchyt-8](/images/foto/ris5_RFA10-uchyt-8.jpg)

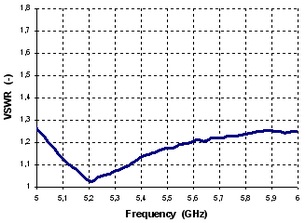

Параметры типовые изд. RFA-10
![RFA10-VSWR](/images/foto/ris6_RFA10-VSWR.jpg)
Диаграммы Wi-Fi антенны RFA-10
![RFA10-5-1GHz](/images/foto/ris7_RFA10-5-1GHz.jpg)
![RFA10-5-3GHz](/images/foto/ris8_RFA10-5-3GHz.jpg)
![RFA10-5-5GHz](/images/foto/ris9_RFA10-5-5GHz.jpg)
![RFA10-5-8GHz](/images/foto/ris10_RFA10-5-8GHz.jpg)
