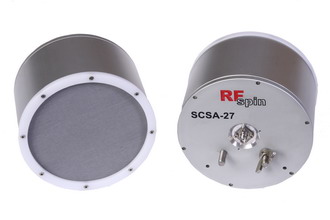

SCSA-27 - Антенна спиральная (2 ГГц – 27 ГГц)
Тип спецантенны SCSA-27
• Антенна спиральная
• Широкополосная модель
• Круговая поляризация
Характеристики SCSA-27 электрические
• Част. диапазон SCSA-27: 2,0 – 27,0 ГГц
• Макс. КСВН специальной модели: < 2:1
• Импеданс SCSA-27 (сопротивлен.): 50 Ом
• Соединитель антенны: SMA (Female)
• Коэффициент усиления составляет: -7дБ – 7дБ
• Поляризация круговая (левая/правая): LHCP/RHCP
• Осевое согл.: (2 – 20 ГГц) < 2, (20 - 27,0 ГГц) < 3.5
• Диаграмма (10 дБ) направленности: 90° – 140°
• Отклонение антенны SCSA-27 составляет: < 5°
• Вх. Мощность ВЧ (макси): 1 Вт
Цена по запросу, e-mail: info@rfspin.ru
Характеристики SCSA-27 физические
• Ширина рупора SCSA-27: 11,0 см
• Длина спецантенны SCSA-27: 9,6 см
• Высота специальной модели: 11,0 см
• Вес (масса) изделия: 560 гр.
Использование спецантенны мод. SCSA-27
• Радиомониторинг, для облучателя антенны зеркальной, антенные измерения
Особенности спецантенны SCSA-27
• Круговая левая поляризация
• Правая поляризация опционально
Технические чертежи антенны SCSA-27
Типовые параметры модели SCSA-27
Диаграммы направленности SCSA-27
