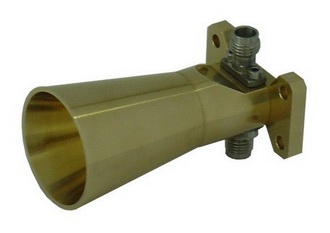

SH48-20 - Антенна круговой поляризации (47 – 48,5 ГГц)
Тип спецантенны SH48-20
• Антенна рупорная
• Круговая поляризация
Характеристики SH48-20 электрические
• Част. диапазон SH48-20: 47,0 – 48,5 ГГц
• Макс. КСВН специальной модели: < 1.3:1
• Импеданс SH48-20 (сопротивление): 50 Ом
• Соединитель антенны: 2,4 мм (Female)
• Коэффициент усиления составляет: 20 дБ
• Port isolation (изоляция между портами): > 30 dB
• Вх. Мощность ВЧ (максимальная): 10 Вт
• Поляризация круговая (левая/правая): LHCP/RHCP
Цена по запросу, e-mail: info@rfspin.ru
Характеристики SH48-20 физические
• Ширина рупора SH48-20: 34,0 мм
• Длина спецантенны SH48-20: 56,0 мм
• Высота специальной модели: 32,0 мм
• Вес (масса) изделия: 118 гр.
Применение спецантенны SH48-20
• HAP (платформа высокоорбитальная)

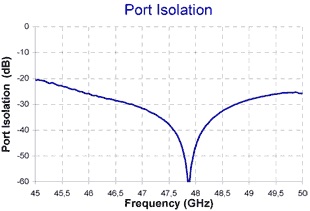

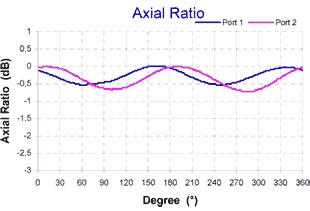

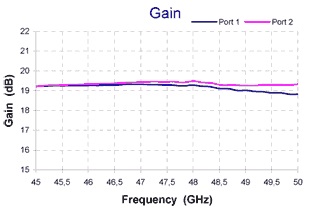

Типовые параметры модели SH48-20
