H-A40 - Антенна рупорная пирамидальная (26 – 40 ГГц)

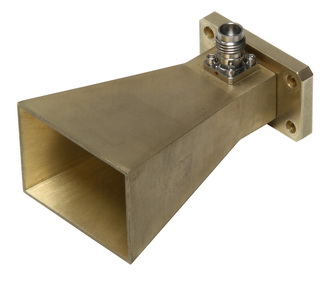

антенна H-A40

Характеристики электрические H-A40


• Част. диапазон H-A40: 26,0 ГГц – 40,0 ГГц

• Макс. КСВН данной модели: < 1.3:1

• Соединитель антенны: K (female)

• Импеданс H-A40 (сопр-ние): 50 Ом

• Коэфф. усиления равен: 18 – 21 дБ

• Значение HPBW в предел.: 14° – 19°

• Непр. мощность составляет: 10 Вт

• Параметр мощности пиков.: 20 Вт

• Поляризация H-A40: линейная


Характеристики H-A40 физические


• Ширина рупора H-A40 сост.: 39,7 мм

• Длина конструкции H-A40: 67,5 мм

• Высота рупора соответ.: 29,0 мм

• Материал: медь позолоченная

• Вес (масса) изделия: 145 гр.


Применение и использование изделия H-A40


• Исследования, радиомониторинг, различн. измерения и пр.

Цена по запросу, e-mail: info@rfspin.ru

Особенности антенны пирамид. H-A40 RFSpin


• Соединение фланцевое: отв. диаметром 3 мм, 27 мм х 13 мм, 4 отверстия


антенна H-A40-uchyt-1












Все модели пирамидальных антенн RFSpin


• H-A40 (26,0 ГГц - 40,0 ГГц, рупорная)

H-A50 (33,0 ГГц - 50,0 ГГц, рупорная)

H-A60-W (40,0 ГГц - 60,0 ГГц, рупорная)

H-A75-W (50,0 ГГц - 75,0 ГГц, рупорная)

H-A90-W (60,0 ГГц - 90,0 ГГц, рупорная)

H-A110-W (75,0 ГГц - 110,0 ГГц, рупорная)
