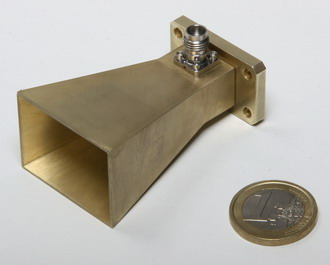

H-A50 - Антенна рупорная пирамидальная (33 – 50 ГГц)

Характеристики электрические H-A50

• Част. диапазон H-A50: (33) 38 ГГц – 50 ГГц

• Макс. КСВН данной модели: < 1.3:1

• Импеданс H-A50 (сопр-ние): 50 Ом

• Соединитель антенны: 2,4 мм (female)

• Коэфф. усиления равен: 19 – 21 дБ

• Значение HPBW (-3 дБ): 14° – 19°

• Непр. мощность составляет: 10 Вт

• Параметр мощности пиков.: 20 Вт

• Поляризация H-A50: линейная

Характеристики H-A50 физические

• Ширина рупора H-A50 сост.: 36,4 мм

• Длина конструкции H-A50: 58,8 мм

• Высота рупора соответ.: 25,9 мм

• Материал: медь позолоченная

• Вес (масса) изделия: 125 гр.

Цена по запросу, e-mail: info@rfspin.ru

Применение и использование изделия H-A50

• Исследования, радиомониторинг, различн. измерения и пр.

Особенности антенны пирамид. RFSpin H-A50

• Соединение фланцевое: отв. диаметром 3 мм, 27 мм х 13 мм, 4 отверстия
