QRH18 - Антенна рупорная четырехгребневая (1 – 18 ГГц)

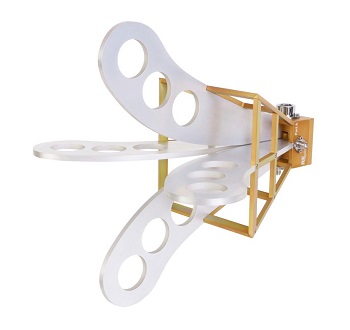

![антенна QRH18](/images/foto/ris1_QRH18.jpg)
Характеристики QRH18 электрические
• Диапазон частот: 1 – 18 ГГц
• Сопротивление QRH18 (импеданс): 50 Ом
• Значение КСВН (maxim): < 2.5
• Соединение типа: 2 х SMA (female)
• Значение непрер. мощности: 100 Вт
• Значение пиковой мощности: 170 Вт
Характеристики QRH18 физические
• Длина модели QRH18: 23,0 см
• Высота антенны: 22,9 см
• Ширина антенны QRH18: 23,0 см
• Масса RFSpin QRH18 антенны: 0,65 кг
Особенности антенны QRH18
• Гибридная поляризация (круговая или линейная)
Применение антенны QRH18
• Испытания на ЭМС
• Измерения, исследования, радиомониторинг
• Электроника, автопром, гос. оборона и др.
Цена по запросу, e-mail: info@rfspin.ru
Принадлежности для антенны QRH18
• Гибридный ответвитель HC90-1720
• Антенная мобильная мачта PAS02
• Кабель (соединение между антенной и гибридом)
Параметры типовые модели QRH18
![QRH18_VSWR](/images/foto/ris2_QRH18_VSWR.jpg)

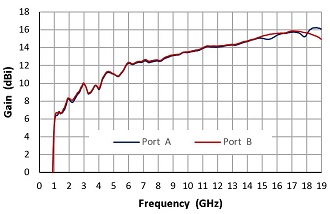

![QRH18_Gain](/images/foto/ris3_QRH18_Gain.jpg)

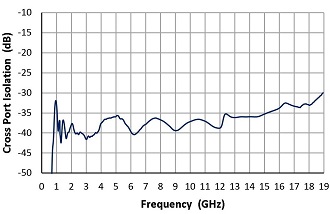

![QRH18_CPI](/images/foto/ris4_QRH18_Cross_Port-Isolation.jpg)

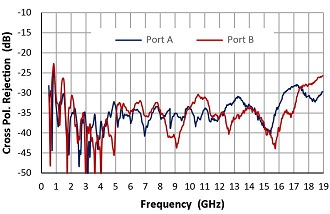

![QRH18_CPR](/images/foto/ris5_QRH18_Cross_Polarization.jpg)
ПОРТ A - Диаграммы направленности ................ ПОРТ B - Диаграммы направленности
![QRH18_Port-A_1GHz](/images/foto/ris6_QRH18_PortA-1GHz.jpg)
![QRH18_Port-B_1GHz](/images/foto/ris7_QRH18_PortB-1GHz.jpg)
![QRH18_Port-A_2GHz](/images/foto/ris8_QRH18_PortA-2GHz.jpg)
![QRH18_Port-B_2GHz](/images/foto/ris9_QRH18_PortB-2GHz.jpg)
![QRH18_Port-A_3GHz](/images/foto/ris10_QRH18_PortA-3GHz.jpg)
![QRH18_Port-B_3GHz](/images/foto/ris11_QRH18_PortB-3GHz.jpg)
![QRH18_Port-A_4GHz](/images/foto/ris12_QRH18_PortA-4GHz.jpg)
![QRH18_Port-B_4GHz](/images/foto/ris13_QRH18_PortB-4GHz.jpg)
![QRH18_Port-A_5GHz](/images/foto/ris14_QRH18_PortA-5GHz.jpg)
![QRH18_Port-B_5GHz](/images/foto/ris15_QRH18_PortB-5GHz.jpg)
![QRH18_Port-A_6GHz](/images/foto/ris16_QRH18_PortA-6GHz.jpg)
![QRH18_Port-B_6GHz](/images/foto/ris17_QRH18_PortB-6GHz.jpg)
![QRH18_Port-A_8GHz](/images/foto/ris18_QRH18_PortA-8GHz.jpg)
![QRH18_Port-B_8GHz](/images/foto/ris19_QRH18_PortB-8GHz.jpg)
![QRH18_Port-A_10GHz](/images/foto/ris20_QRH18_PortA-10GHz.jpg)
![QRH18_Port-B_10GHz](/images/foto/ris21_QRH18_PortB-10GHz.jpg)
![QRH18_Port-A_12GHz](/images/foto/ris22_QRH18_PortA-12GHz.jpg)
![QRH18_Port-B_12GHz](/images/foto/ris23_QRH18_PortB-12GHz.jpg)
![QRH18_Port-A_14GHz](/images/foto/ris24_QRH18_PortA-14GHz.jpg)
![QRH18_Port-B_14GHz](/images/foto/ris25_QRH18_PortB-14GHz.jpg)
![QRH18_Port-A_16GHz](/images/foto/ris26_QRH18_PortA-16GHz.jpg)
![QRH18_Port-B_16GHz](/images/foto/ris27_QRH18_PortB-16GHz.jpg)
![QRH18_Port-A_18GHz](/images/foto/ris28_QRH18_PortA-18GHz.jpg)
![QRH18_Port-B_18GHz](/images/foto/ris29_QRH18_PortB-18GHz.jpg)
ПОРТ A - Ширина луча антенны QRH18 ........... ПОРТ B - Ширина луча антенны QRH18
E - плоскость
![QRH18_BW_Port-A_E-plane](/images/foto/ris30_QRH18_PortA-E-plane.jpg)

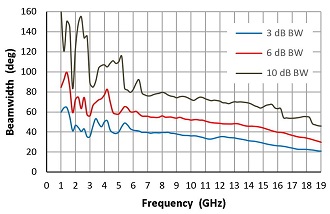

![QRH18_BW_Port-B_E-plane](/images/foto/ris31_QRH18_PortB-E-plane.jpg)
H - плоскость
![QRH18_BW_Port-A_H-plane](/images/foto/ris32_QRH18_PortA-H-plane.jpg)

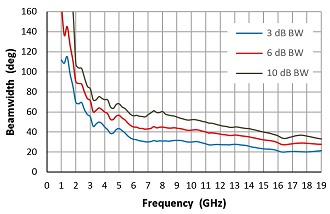

![QRH18_BW_Port-B_H-plane](/images/foto/ris33_QRH18_PortB-H-plane.jpg)
См. модели антенн RFSpin с двойной поляризацией
• QRH300 (300 МГц - 4,5 ГГц, четырехгребневая рупорная)
• QRH400 (400 МГц - 6,0 ГГц, четырехгребневая рупорная)
• QRH11 (730 МГц - 11,0 ГГц, четырехгребневая рупорная)
• QRH20E (1,7 ГГц - 20,0 ГГц, четырехгребневая рупорная)
• QRH40 (4,0 ГГц - 40,0 ГГц, четырехгребневая рупорная)
• QRH50 (5,0 ГГц - 50,0 ГГц, четырехгребневая рупорная)
• DLPP-6 (500 МГц - 6,0 ГГц, логопериодическая)
