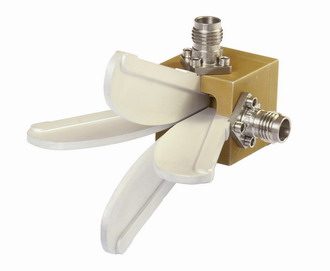

QRH50 - Антенна рупорная четырехгребневая (5 – 50 ГГц)
Характеристики QRH50 электрические
• Диапазон QRH50: 5,0 ГГц – 50,0 ГГц
• Импеданс руп. антенны: 50 Ом
• Коэффициент КСВН (maxim): < 2.5
• Соединитель: 2 х 2.40 мм (female)
• Знач. непрер. мощности: 5 Вт
• Знач. пиковой мощности: 10 Вт
Характеристики QRH50 физические
• Длина QRH50: 45 мм
• Ширина антенны QRH50: 45 мм
• Высота QRH50 антенны: 55 мм
• Масса RFSpin антенны: 35 гр.
Особенности антенны QRH50
• Гибридная поляризация (круговая или линейная)
Цена по запросу, e-mail: info@rfspin.ru
Применение и использование QRH50
• Различные измерения, радиомониторинг, ЭМС-испытания и пр.
• Электроника, автопром, медицина, гос. оборона и др.
Сопутствующие принадлежности для QRH50
• Ответвители гибридные HC90-4040
• Кабель (между антенной и гибридом)
Параметры типовые антенны QRH50
ПОРТ A - Диаграммы направленности .............. ПОРТ B - Диаграммы направленности
ПОРТ A - Ширина луча антенны QRH50 ............ ПОРТ B - Ширина луча антенны QRH50
E - плоскость
H - плоскость
