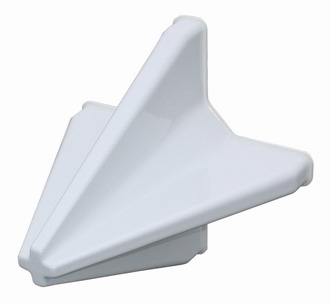

DLPP-6 - Антенна логопериодическая (0,5 – 6 ГГц)
Параметры электрические DLPP-6
• Диапазон у DLPP-6 част.: 500 МГц – 6,0 ГГц
• Коэффиц. усиления антенны: 4 – 7 дБи
• Импеданс (сопротивление): 50 Ом
• Коэффициент КСВН макс.: < 2.5:1
• Соединитель антенны: 2 x SMA (female)
• Соотнош. F/B Ratio (типов.): > 20 dB
• Port Isolation (типов.): > 20 dB
• Непрерыв. мощность: 10 Вт
• Значение пик. мощности: 20 Вт
Характеристики DLPP-6 физические
• Ширина антенны составляет: 46,0 см
• Длина антенны DLPP-6: 46,0 см
• Высота конструкции DLPP-6: 45,5 см
• Масса изделия RFSpin: 1,80 кг.
Применение рупорной антенны DLPP-6
• ЭМС исследования, разл. измерения, мониторинг и пр.
• В промышленности электронной, автомобильной и другой
Цена по запросу, e-mail: info@rfspin.ru
Типовые параметры модели DLPP-6
Технические диаграммы DLPP-6
