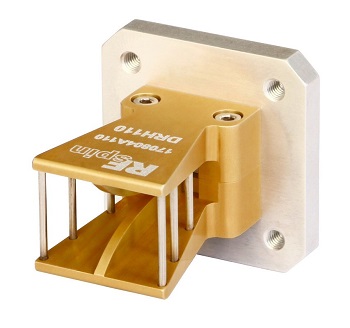

DRH110 – Измерительная антенна (14 – 110 ГГц)
Характеристики антенны DRH110
Электрические параметры DRH110
• Диапазон DRH110: 14 – 110 ГГц.
• Импеданс (номинал): 50 Ом.
• КСВН (максимум): < 2:1.
• Мощность (CW/Peak): 4/8 Вт.
• Коннектор: 1,0 мм (Female).
Физические параметры DRH110
• Высота х Ширина х Глубина:
- 15,7 х 18,6 х 31,9 мм.
• Вес антенны DRH110:
- 0,022 кг.
• Изделие из материала:
- алюминий (Alodine 1200)/нержавеющая сталь.
Применение антенны DRH110
• Измерения, тесты ЭМС, радиомониторинг.
• Автопром, медицина, электроника, оборона.
Цена по запросу, e-mail: info@rfspin.ru
Типовые параметры модели DRH203
Технические диаграммы DRH110 RFSpin
Ширина луча антенны DRH110 E-плоскость ...... Ширина луча антенны DRH110 H-плоскость
