DRH67 - Антенна рупорная двухгребневая (6 - 67 ГГц)

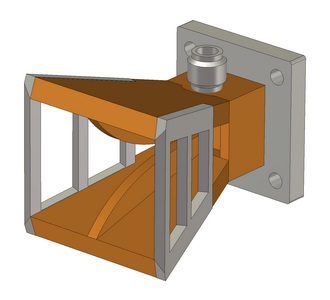

антенна DRH67

Характеристики DRH67 электрические


• Частотный диапазон: 6 – 67 ГГц

• Импеданс антенны DRH67: 50 Ом

• Коэффициент КСВН макс: < 1.75:1

• Соединитель антенны: 1,85 мм (female)

• Значение непрерывной мощности: 20 Вт

• Значение пиковой мощности: 40 Вт


Характеристики DRH67 физические


• Ширина антенны: 32,6 мм

• Длина антенны DRH67: 30,4 мм

• Высота антенны: 40,9 мм

• Общий вес антенны: 60 гр.


Применение антенны DRH67


• Измерения, радиомониторинг, испытания на ЭМС

• В электронике, обороне, медицине, автомобилях и др.

Цена по запросу, e-mail: info@rfspin.ru

Типовые параметры модели DRH67

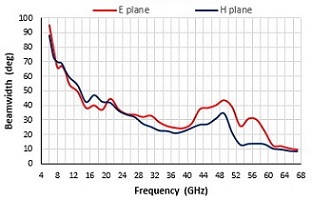

DRH67 VSWR DRH67 Gain DRH67 HPBW















Технические диаграммы DRH67

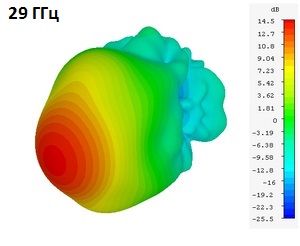

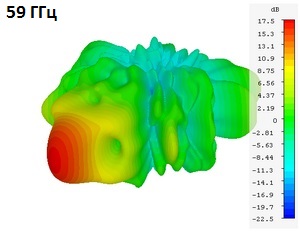

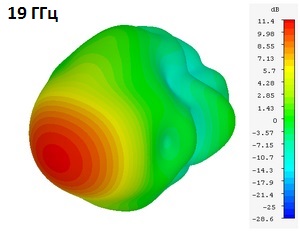

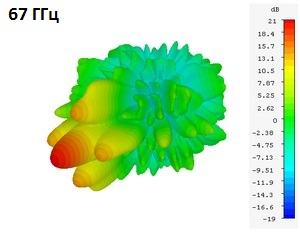

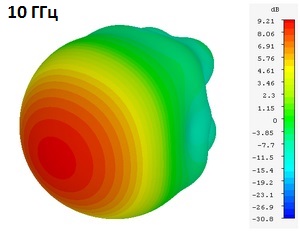

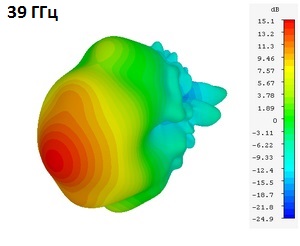

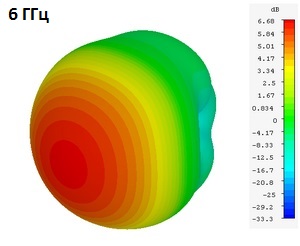

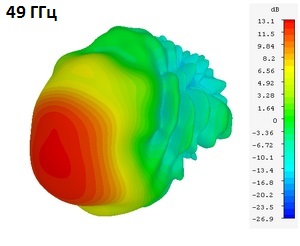

DRH67_3D_06GHz DRH67_3D_10GHz DRH67_3D_19GHz DRH67_3D_29GHz DRH67_3D_39GHz DRH67_3D_49GHz DRH67_3D_59GHz DRH67_3D_67GHz
