DRH18 - Антенна рупорная двухгребневая (1 – 19 ГГц)

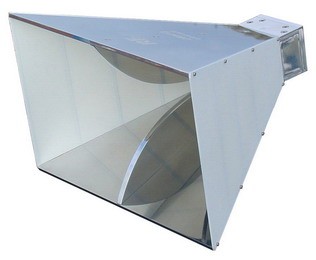

антенна DRH18

Параметры электрические DRH18


• Частотный радиус: 1,0 – 19,0 ГГц

• Импеданс данной антенны DRH18: 50 Ом

• Коэффициент КСВН макс.: < 1.4:1

• Соединитель антенны: SMA female

• Непрерыв. мощность: 50 Вт

• Значение пик. мощности: 100 Вт


Характеристики DRH18 физические


• Ширина изм. антенны: 24,3 см

• Длина антенны DRH18: 20,0 см

• Высота рупора DRH18: 15,4 см

• Вес (масса) изделия: 800 гр.


Применение антенны DRH18


• Для ЭМС испытаний, тестов и измерений, также для радиомониторинга

• В промышленности оборонной, медицинской и электронной отраслях, автостроение и пр.

Цена по запросу, e-mail: info@rfspin.ru

Типовые параметры модели DRH18


DRH18-VSWR DRH18-Gain













Технические диаграммы DRH18


DRH18-1GHz DRH18-2GHz DRH18-5GHz DRH18-10GHz DRH18-13GHz DRH18-15GHz DRH18-17GHz DRH18-19GHz
