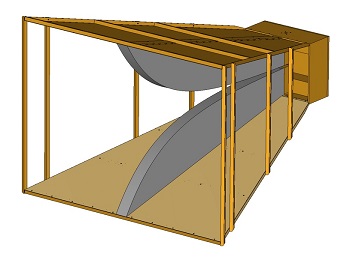

DRH203 - Антенна рупорная двухгребневая (200 МГц – 3,0 ГГц)
![антенна DRH203](/images/foto/ris1_DRH203.jpg)
Характеристики DRH203 электрические
• Частотный диапазон DRH203: 200 МГц – 3 ГГц
• Импеданс антенны DRH203 составляет: 50 Ом
• Коэффициент VSWR (max.): < 1,6
• Соединитель тех. средства: N (f) типа
• Параметр непрерывной мощности: 400 Вт
• Параметр пиковой мощности: 750 Вт
Характеристики DRH203 физические
• Ширина антенны: 710 мм
• Длина тех. средства: 828 мм
• Высота антенны DRH203: 522 мм
• Вес антенны DRH203 RFSpin: 13,5 кг
Применение антенны DRH203
• Испытания на ЭМС, измерения, радиомониторинг
• Отрасли: оборона, автопром, электроника, медицина и др.
Цена по запросу, e-mail: info@rfspin.ru
Доп. приспособления для антенны DRH203
• Мобильная антенная мачта PAS01
• Поворотное устройство RU01

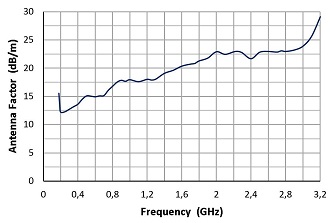

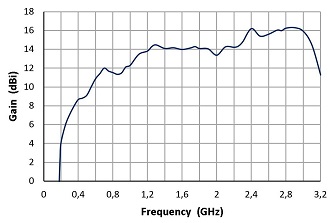

Типовые параметры модели DRH203
![DRH203_VSWR](/images/foto/ris2_DRH203_VSWR.jpg)
![DRH203_Gain](/images/foto/ris3_DRH203_Gain.jpg)
![DRH203_Fntenna_Factor](/images/foto/ris4_DRH203_Factor.jpg)

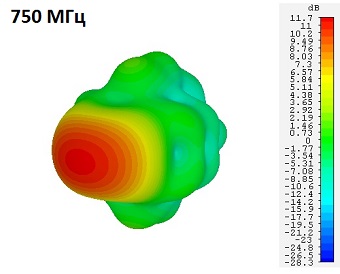

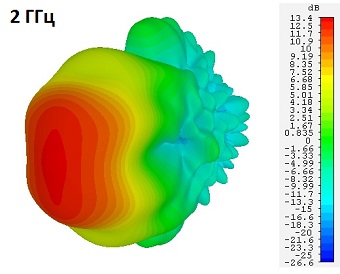

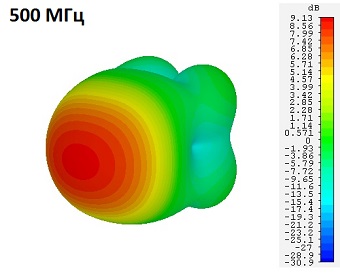

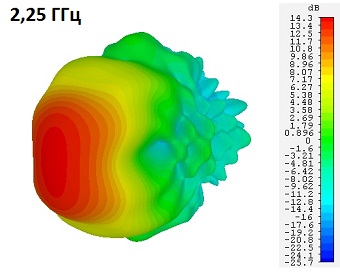

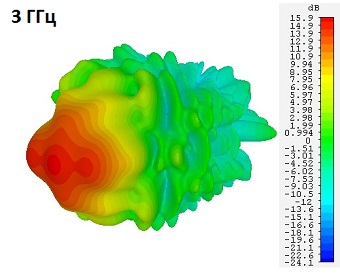

Технические диаграммы DRH203 RFSpin
![DRH203_200MHz](/images/foto/ris5_drh203-3d-rp-0-20ghz-lg.jpg)
![DRH203_500MHz](/images/foto/ris6_drh203-3d-rp-0-50ghz-lg.jpg)
![DRH203_750MHz](/images/foto/ris7_drh203-3d-rp-0-75ghz-lg.jpg)
![DRH203_1GHz](/images/foto/ris8_drh203-3d-rp-1-00ghz-lg.jpg)
![DRH203_1,25GHz](/images/foto/ris9_drh203-3d-rp-1-25ghz-lg.jpg)
![DRH203_1,5GHz](/images/foto/ris10_drh203-3d-rp-1-50ghz-lg.jpg)
![DRH203_1,75GHz](/images/foto/ris11_drh203-3d-rp-1-75ghz-lg.jpg)
![DRH203_2GHz](/images/foto/ris12_drh203-3d-rp-2-00ghz-lg.jpg)
![DRH203_2,25GHz](/images/foto/ris13_drh203-3d-rp-2-25ghz-lg.jpg)
![DRH203_2,5GHz](/images/foto/ris14_drh203-3d-rp-2-50ghz-lg.jpg)
![DRH203_2,75GHz](/images/foto/ris15_drh203-3d-rp-2-75ghz-lg.jpg)
![DRH203_3GHz](/images/foto/ris16_drh203-3d-rp-3-00ghz-lg.jpg)
Ширина луча антенны DRH203 E-плоскость ...... Ширина луча антенны DRH203 H-плоскость
![DRH203 BW E-plane](/images/foto/ris17_drh203-bw-e-plane-lg.jpg)
![DRH203 BW H-plane](/images/foto/ris18_drh203-bw-h-plane-lg.jpg)
